詳細情報 |
|||
| タイプ: | FPCのカメラ モジュール | センサー: | 1/4"サムスンS5K4ECGX |
|---|---|---|---|
| 決断: | 5MP 2592 （H） X 1944年（V） | 次元: | カスタマイズ可能 |
| レンズFOV: | 90° （任意） | 焦点のタイプ: | 固定焦点 |
| インターフェイス: | DVP | 特徴: | 低い電力 |
| ハイライト: | 5MP DVP FPCのカメラ モジュール,S5K4ECGX FPCのカメラ モジュール,5MP DVP irのカメラ モジュール |
||
製品の説明

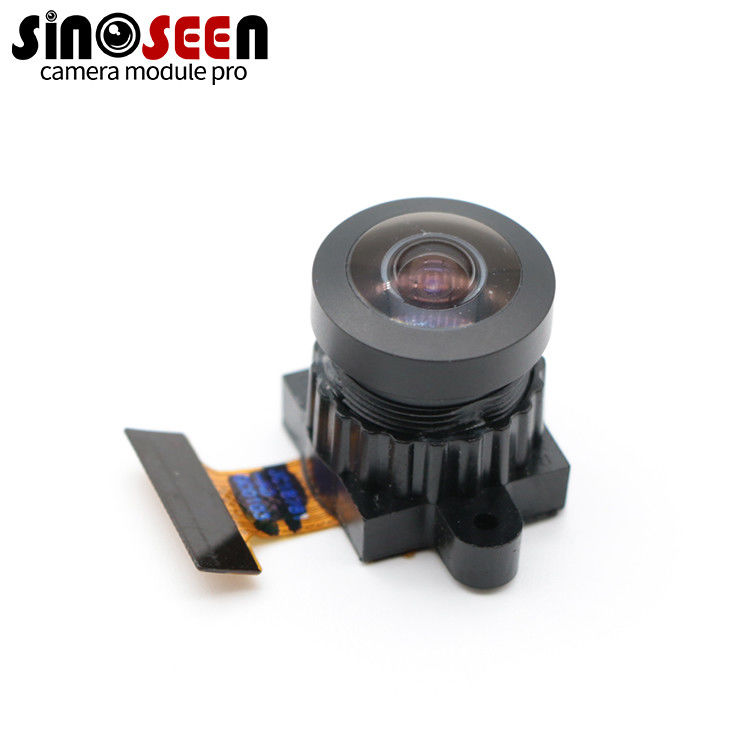

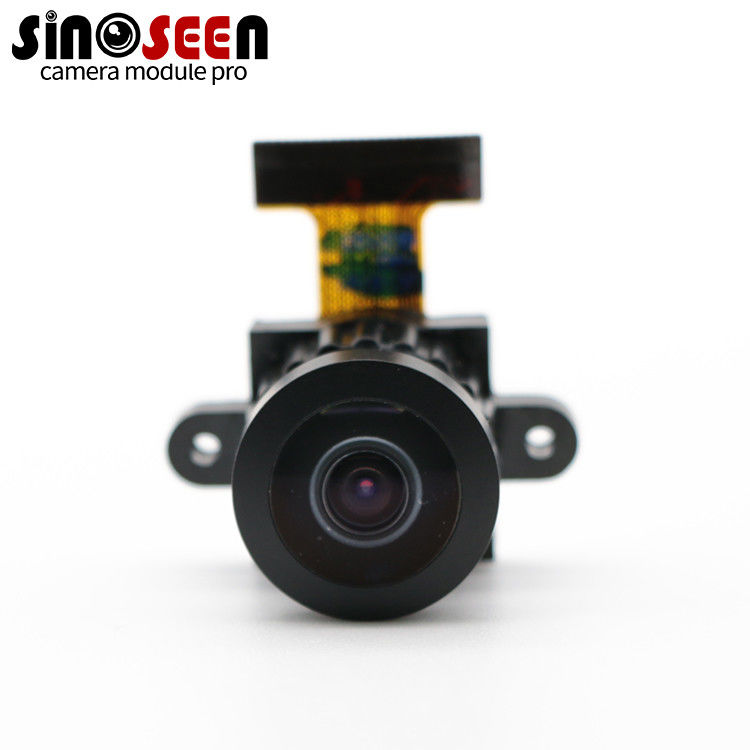

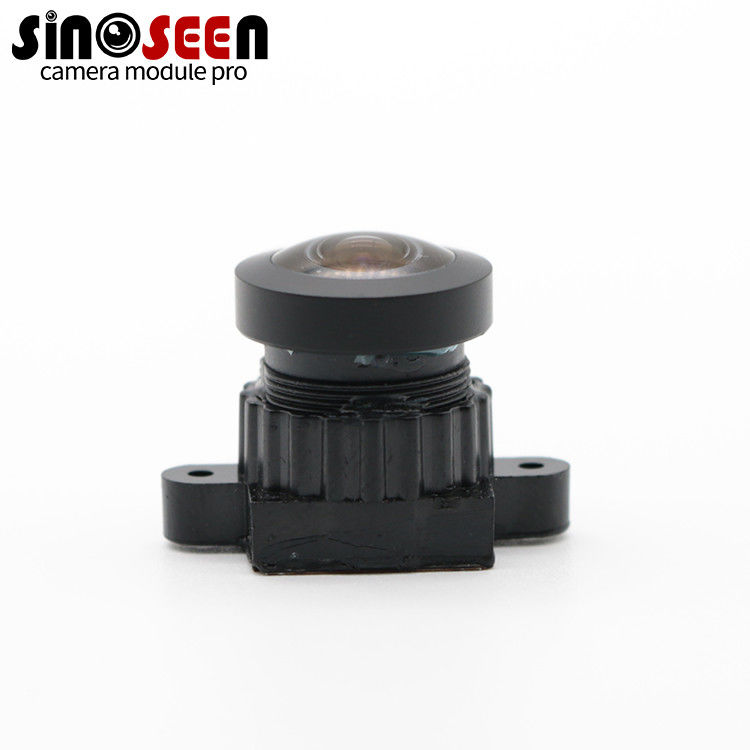

5MP DVP適用範囲が広いFPCのカメラ モジュールの輪郭強調の自動明滅の訂正
5MP DVPサムスンS5K4ECGX CMOSセンサーが付いている適用範囲が広いFPCのカメラ モジュール
カメラ モジュール
これはSumsang.The S5K4ECGXからのS5K4ECGXセンサーが付いている5MP DVPのカメラ モジュールである8ビットITU-R.656/601平行およびMIPI CSI2の迎合的なシリアル・インタフェースが付いているCMOSのイメージ センサーそしてイメージのプロセッサ信号命令を含んでいる非常に統合された5Mpカメラの破片である。それは高性能およびローパワー イメージ センサーのために目標とされるサムスン0.09um CMOSのイメージ センサー プロセスによって製造される。CMOSのイメージ センサーは1/4インチの光学フォーマットの2608x1960活動的なピクセル センサー（APS）の配列から成っている。それに固定パターン騒音（FPN）を減らす関連させた二重見本抽出（CDS）がおよびオン破片10ビットADC配列ある
かなり。
イメージのプロセッサ信号命令は色の回復および訂正を含む洗練された画像処理機能、自動欠陥の訂正計量の下の偽色の抑制、レンズの陰影の訂正、騒音の取り外し、輪郭強調、プログラム可能なガンマの訂正、イメージ、自動暗く水平な補償、自動明滅の訂正（50/60Hz）、自動露出（AE）、自動白いバランス（AWB）および自動焦点（AF）を行う。自動機能は埋め込まれたRISCプロセッサのF/Wによって前もって形成される。ホストのコントローラーは装置にアクセスし、制御一般的なI2Cバスでこのできる。
指定
|
モジュール |
SNS-5MP-4EC-D1 |
|
ピクセル サイズ |
1/4μm |
|
有効なピクセル |
2592×1944 |
|
ビデオ出力 |
未加工Bayer10bit/8bit |
|
活動的な配列のサイズのビデオ率 |
15fps@fullの決断;120fps@QVGA |
|
イメージ センサー |
1/4" |
|
センサーのタイプ |
サムスンS5K4ECGX |
|
レンズの眺め |
FOV90° （任意）、F/N （任意） |
|
TVのゆがみ |
<1> |
|
AEC |
サポート |
|
AEB |
サポート |
|
AGC |
サポート |
|
作動の電圧 |
AVDD:3.0~3.6V DOVDD:1.7~3.6V DVDD:1.7~1.9V |
|
実用温度 |
-30~70℃ |
|
保管温度 |
0~50℃ |
|
次元 |
カスタマイズ可能 |
シンセンSinoseenの技術Co.、株式会社
中国の上10のカメラ モジュールの製造業者
私達はあなたの要求によっていろいろな種類のUSB/MIPI/DVPのカメラ モジュールをカスタマイズする
カメラ モジュールのカスタム化 プロセス
1実際の適用シナリオおよび機能目的に従って、カメラ モジュールは包括的にプロダクト構造のサイズ、写像性、フレーム率、レンズの角度を必要があり、適切なセンサー考慮する、レンズおよび解決を選ぶために場面および他の要因をつける。カスタム化を必要とする。これらのプロダクトは顧客のテストのデモのためにだけ、連絡するカメラ モジュールを使用してプロダクトがほしい知らせるために私達のカスタマー サービスに使用されるか。どんな機能が実行されるか。あらゆる特別な条件があるか。費用ターゲットおよび他の広範囲の要因に従って、私達は右のsensor+レンズの解決を選ぶのを助け次に構造条件に従ってプロダクトPCBかFPCを設計する。
2つの例:顧客は人の認識および比較機械を作ろうとしている。well-lit屋内環境で使用されれば、私達は顧客が通常のレンズおよびセンサーを使用することが推薦する。ライトかバックライトがよくなければ、私達はWDRの広い動的センサーを使用するために顧客を推薦する。顧客に安全のための高い条件があれば、私達は顧客がWDRおよび白黒赤外線双眼認識のカメラ モジュールを使用することを推薦する。センサーおよびレンズの計画を定めた場合、顧客は実際の環境に従ってターゲット効果を達成するために色、白いバランスおよび飽和変数を調節するべきである。
