詳細情報 |
|||
| タイプ: | MIPIのカメラ モジュール | センサー: | スノイIMX567/568 CMOS |
|---|---|---|---|
| 決議: | 8MP 2840(H)x2840(V) | 寸法: | （カスタマイズ可能） |
| レンズFOV: | 70° （任意） | 焦点タイプ: | 固定 的 な 焦点 |
| ハイライト: | High Speed Cmos camera module,IMX567 Cmos camera module,Global Shutter Cmos camera module |
||
製品の説明
NXPとNVIDIAでのデバッグをサポート

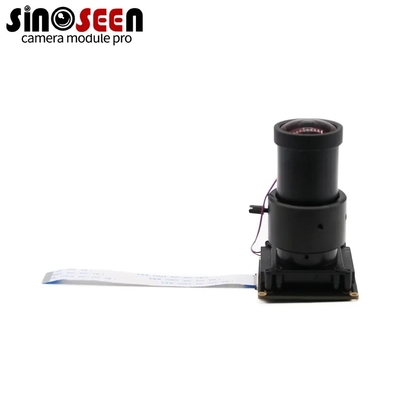

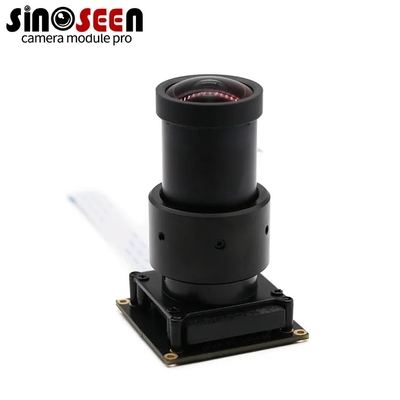

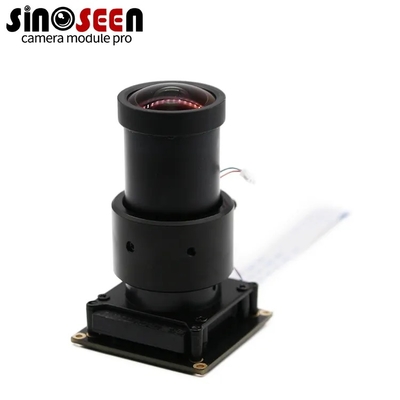

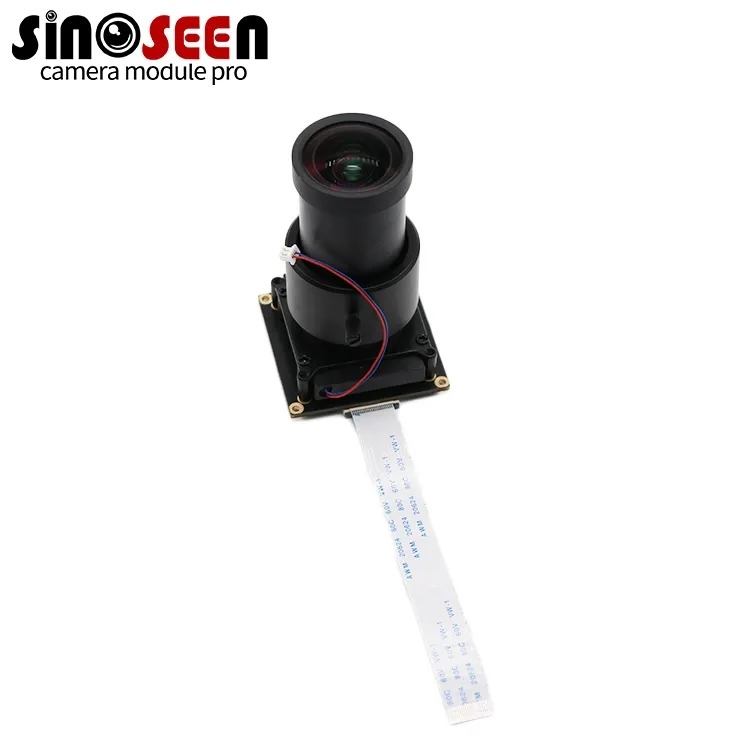

Sinoseenの最新8MPグローバルシャッターMIPIカメラモジュール（モデル：XLS-IMX567/568-8mp）は、Sony Starvis IMX567/568 CMOSセンサーを搭載しており、プロフェッショナルな用途に優れた画像キャプチャ能力を提供します。このモジュールの主な利点は、独自の1:1アスペクト比の出力を備えていることで、高解像度2840x2840の画像をクロッピングなしで表示できることです。また、最大214フレーム/秒のフレームレートをサポートしており、高速な状況でもスムーズでクリアなパフォーマンスを保証します。
このモジュールのグローバルシャッター機能は、ロスレスイメージングの基盤です。従来のローリングシャッター技術とは異なり、グローバル露出は、画像内のすべてのピクセルが同時に露出されることを保証し、高速で移動するオブジェクトで発生する可能性のある画像の歪み、モーションブラー、または「ゼリー効果」を排除します。これにより、高速で移動する生産ラインや複雑な動的環境を問わず、正確で歪みのない高解像度画像を達成できます。
この産業グレードのカメラモジュールは、1:1の高解像度画像、グローバル露出、および高フレームレートにより、画像の完全性とリアルタイムのパフォーマンスに対する厳しい要件を持つ分野で優れています。マシンビジョンアプリケーションでは、寸法測定、製品の外観検査を正確に実行し、小さな欠陥や傷を迅速に特定し、高速生産ラインでの品質管理効率を大幅に向上させることができます。3D再構成やAIビジュアルデータ取得など、高精度な計算と分析を必要とするコンピュータビジョンアプリケーションでは、その歪みのないイメージング能力が特に重要であり、複雑なアルゴリズムに信頼性の高い高品質な生データを提供します。
このモジュールは、ユニバーサルMIPIインターフェースを使用し、カスタマイズ可能なFPC長をサポートしており、コンパクトなデバイスへの統合に優れた柔軟性と利便性を提供します。Windows、Android、Linuxなどの主要なオペレーティングシステムと広く互換性があり、カラー/モノクロRAW出力形式をサポートしており、開発者に強力な後処理およびアルゴリズム最適化機能を提供します。
お客様のプロジェクトに最適化されたビジュアルソリューションを提供することに尽力しています。高性能8MPグローバルシャッターMIPIカメラをお探しの場合、またはSinoseen XLS-IMX567/568-8mpモジュールにご興味がある場合は、いつでも当社のエンジニアリングチームまでお気軽にお問い合わせください。専門的なサポートを提供いたします。
仕様
| 製品番号 | XLS-IMX567-8MP | XLS-IMX568-8MP |
| CMOSセンサー | 1/1.8インチ Sony lMX567、モノクロ/カラー、5.1 Mpixel | 1/1.8インチ Sony lMX568、モノ/カラー、5.1 Mpixel |
| 有効画素数 | 2472(H)x2064(V) | 2472(H)x 2064(V) |
| 画素サイズ | 2.74(H)x2.74(V)um | 2.74(H)x 2.74(V)um |
| 有効センサーサイズ | 6.773(H)x5.655(v)mm | 6.773(H)x5.655(V)mm |
| シャッタータイプ | グローバルシャッター | グローバルシャッター |
| ADC解像度 | 8ビット / 10ビット / 12ビット | 8ビット / 10ビット/ 12ビット |
| CS1-2出力 | 2レーン/ 4レーン / RAW 8、10または12 | 2レーン/ 4レーン / RAW 8. 10または12 |
| CS1-2最大速度 | 1.2 Gbps/レーン max. | 1.2 Gbps/レーン max. |
| CSl-2デフォルト速度 | 1.2 Gbps/レーン | 1.2 Gbps/レーン |
| 最大fps（フル解像度、4レーン） | 8ビットで97.0 fps / 10ビットで79.4 fps / 12ビットで67.2 fps | 8ビットで97.0 fps / 10ビットで79.4 fps / 12ビットで67.2 fps |
| 出力モード | ストリーミングモード、高速トリガーモード | ストリーミングモード、高速トリガーモード |
| シャッター解像度 | 1水平ユニット | 1水平ユニット |
| ゲイン | 0-24dBアナログゲイン + 24-48dBデジタルゲイン | 0-24dBアナログゲイン + 24-48dBデジタルゲイン |
| S/N比 | n/a | n/a |
| ダイナミックレンジ | n/a | n/a |
| HDR | NO | NO |
| CRA | n/a | n/a |
| ROl/クロッピングサポート | YES | YES |
| ビニング/サブサンプリングサポート | はい：2x2ビニング / はい | はい：2x2ビニング / はい |
| リバースモード | 垂直または水平の場合：通常または反転読み出し | 垂直または水平の場合：通常または反転読み出し |
| トリガー入力 | YES | YES |
| フラッシュ出力 | YES | YES |
| 消費電力 | 210mA（@3.3V）max. アクティブ時 | 180mA（@3.3V）max. アクティブ時 |
| スタンバイ電流 | 50mA | 45mA |
| 動作温度 | -30～+75℃、結露しないこと | -30～+75℃、結露しないこと |
| 保管温度 | -30～+80℃ | -30～+80℃ |
| 性能保証温度 | -10～+60℃ | -10～+60℃ |
| 供給電圧 | モジュールの入力で3.3V +/- 5%（ケーブルの電圧降下は含まない） |
モジュールの入力で3.3V +/- 5%（ケーブルの電圧降下は含まない）
|
